ブログの続きです。(最後に追記があります・・・)
超小型の同調形ループアンテナです。

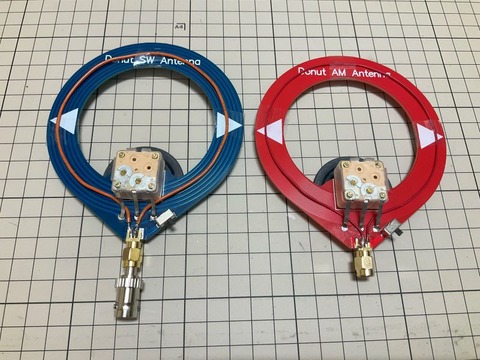

　　↓　今回はこちらのＡタイプのループアンテナの評価です。
　↑　　赤いほうが中波帯用（A-1とします）
　　　青いほうが短波帯用（A-2とします）
　（青いほうのBNCコネクタは私が取り付けたものです。同梱品ではありません。）

中波帯と短波帯がこれで受信できるのかなぁ、ということでIC-R6に取り付けて受信してみます
がなにも受信できず。黒いダイアルを回してもダメです。
何でだろうか？とアンテナをしばらく眺めつつ、回路的にどうなっているのかな～？と
検証を始めてみたところ、どうも回路的におかしい・・・。
(ここでこのアンテナの性格？を理解しておくべきでした・・・)

ループエレメントは結構な長さでグルグル巻いてあるプリントパターンなので、長さ的には
問題なさそうです。でもピックアップループがない。LOWバンド、HIGHバンドの切替えスイッチの
接続も変な感じ。（こちらは誤解だったかもしれません…）
ループエレメントの中間にバリコンがつながっていますが、その先に直接受信機側も
繋がっていて、ループとパラになっています。なぜ？？
何も改造しないで同調点を調べたら、145MHz付近に合っていました・・・。

ということで、ピックアップループを追加し、切替えSWにも若干の修正を加えて
出来上がったものがこちらです。
LOW/HIGH切替えできちんとループの長さを追加/切断できるようにしました。

　　↑　受信機側からピックアップループを出して、バリコンはループエレメント
　　　にのみにのみつながっている状態です。
まずはA-1タイプ(短波帯用)をIC-R6に接続し、15.000MHzの時報局を受信。
意外にいい感度で受信できています。

その他にもあちこちのバンドを聴きましたが、感度は悪くないです。
もちろん、小型アンテナを室内で(IC-R6で)聴いているのでいまいちな部分もありますが、
これでも十分ではないでしょうか。
もともとこのアンテナは、中華製のSDR受信機(マラカイトなどのスペアナ付きの受信機）
につなぐものですので、感度がやや悪くても問題ないわけです。

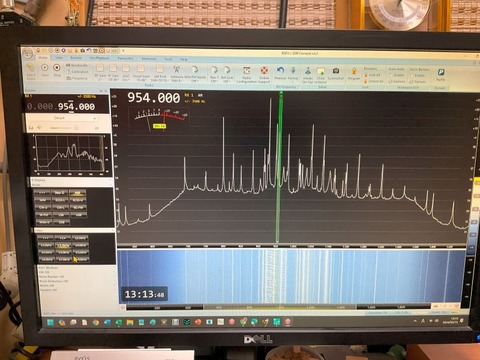

一方でA-2タイプ(中波帯用)をパソコンのSDRにつないで受信してみました。
(IC-R6は内蔵のバーアンテナ受信なのでテストできない。）
チューニングに従ってスペアナの山が動いて面白いです。


仕様通り、500kHz～1000kHz、1000kHz～2000kHzをカバーできていました。
さすがに中波帯は、ループアンテナの指向性がはっきりするので、回してあげる必要が
ありました。
以上、Ａタイプのループも結構遊べそうです。小型なのでこじんまりと？受信できますし。
チューニングは面倒くさいですが、それも楽しいですから。

ということで、ループアンテナの性能自体はさほど大きな問題はないので、
遊び感覚で使ってみるには十分だと思います。ま、おもちゃとしてですよ・・・。

問題点は、購入してそのままだとダメ、ということです。
もしかしたら中華製SDR受信機につなげば問題なのかもしれませんが、私は改造しないと
だめでした。（改造方法が不明な方には、別途説明できますが）

さて、近いうちにこのループアンテナの動画でも作ろうかなぁ。

＊＊＊＊＊＊＊＊＊＊＊追記です＊＊＊＊＊＊＊＊＊＊
このループアンテナは、Aliexpressのページにも書かれているように
別の受信用プリアンプとセットで使うもののようです。
ループアンテナ部とポリバリコンがパラにつながっていて同調を取るもの
ですが、その時のインピーダンスは高いため(多分)、インピーダンス変換
のための回路と感度不足を補うアンプ：インピーダンスフォロワー回路
が必要となります。したがって、このアンプを使うとうまく動作するアンテナ
になるようですね。
私の理解不足もあったので、このアンテナとセットになっているプリアンプ
をポチリました。アンプが届きましたら追試験をしたいと思います。
届くのは3月末になりそうですが・・・
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
