単に同軸を交換しただけですが、備忘録として残しておきます。
（昨日の作業です。）
現状、ベランダにある固定用アンテナは、
①50メガ用デルタループ
②50/144/430用3バンドGP(V-2000)
③最近張ったLW
です。
①と②には5D-FBを10数m使っていますが、途中で2～3mほど中継コネクタで延長
していましたので、延長なしの1本のケーブルで、GPには8D-FBを使いたいと思い、
事前に買っておいた同軸に張り替えました。③用のケーブルはまだありません。

とは言っても、実は大掛かりな作業でして・・・。

自宅2Fのシャックの壁に同軸を通す穴が開いているので、そこから屋根裏を通して、
ベランダの上に張り出している屋根(軒：のき)のパネルに穴を開けて同軸を通して
下ろすことが必要です。
現状の同軸は、自宅を建てる時に予め壁の隙間に通してあったのでそのまま使って
いましたが、引き回しが悪かった(やや遠回りだった)ので改善したかったのです。

まずは、ベランダから屋根の軒のパネルに棒を差し込んで場所を確定させます。
それから大変狭い屋根裏に上がって、その棒がどこに出てきているかを確認します。

その場所を目指して屋根裏をほふく前進です。厳しい～！体力、筋力全開です。
何とか見つけて場所を確認、同軸(コネクタ)が通る穴を開けて同軸を差し込んで
下ろします。
これを2本分やるだけでグッタリです・・・。

一通り同軸をベランダに出して(下ろして)、それからデルタループとGPの既設の
同軸を外して、新しい同軸を接続します。この作業も少し疲れます(風が強かった
ので大変でした)。
　　↓　同軸を通したパネルの写真。こんな感じ。デルタループの5D-FB
　
　
　　GPの8D-FB
　

　この屋根裏作業中にやってしまった～！事件が発生！
　　↓　踏み抜いた・・・それなりに修理したけど。かみさんに叱られる…
　

アンテナをいつもの高さに上げて同軸の長さを確定したら、シャックに戻って
同軸の引き回しと長さを決めます。
これによって屋根裏に残った同軸の長さや位置を決めて整理します。
これも結構大変・・・。疲れるわ～。

以上で完了。全体で５時間近くかかったかな・・・。昼飯の時間は30分くらい
だったからほぼ作業の時間。途中で何度かバテてぐったりしていましたが。

これでやらねばならなかった大きな仕事が一つ終わりました。ホッとしました。

余った同軸の内1本はLW用に使いますので、LWプロジェクトも一定の完了！と
なりました。もう1本はコネクタがおかしくなっていたので修理が必要です。

さすがに疲れました。体中が痛くて重いです。休まないと・・・まずいや・・・。

移動運用などの際に問題となる、重要なポイントとして「電源」がありますが、
運用されるスタイル、考え方により、その電源の確保には様々な形がありますね。

私のような山頂移動(…すいません、最近山、登ってません、、、。涙)をする
無線家は、バッテリーを使います。

バッテリーと言っても、
＊自動車用鉛蓄電池
＊シール型小型鉛蓄電池
＊Ni-MH(ニッケル水素)電池
＊LiFePo(リチウムフェライトポリマー)電池
＊Li-ion(リチウムイオン)電池
などなど…。
山頂移動の場合、さすがに自動車用鉛蓄電池は重すぎて担ぎ上げをしませんが、
それ以外は担いで(バックパック)登りますね。

私の場合は、eneloopなどのNi-MHとLiFePoが多いです。
少し前に購入した(ブログにも書きましたが)薄型のLi-ion電池を重ねてパックした
キットの内蔵型バッテリーを使うこともやりました。軽量小型で優れものです。

そんな中、「山と無線」の仲間がよく使っているのが、円筒型のLi-ion電池でして、
｢18650｣というタイプ(大きさが18mm x 65mmの円筒型)が流行りのようなので
私も奮発して購入してみました。
ただし、Li-ion電池は充電を適切に行わないと爆発や火災のリスクがあるので、

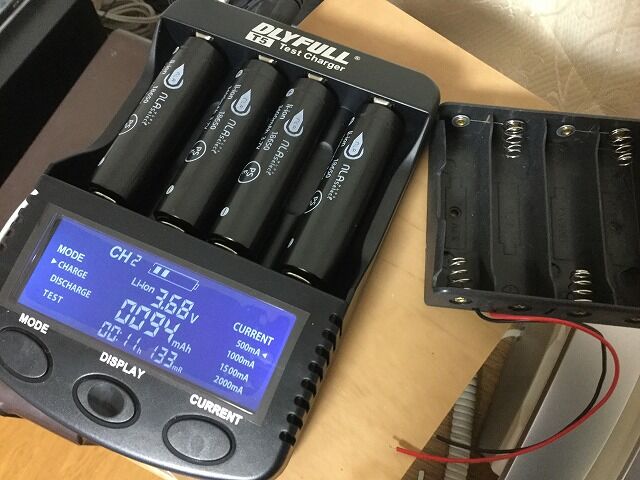

ついでにLi-ion電池充電機能を持った充電器も購入しました。

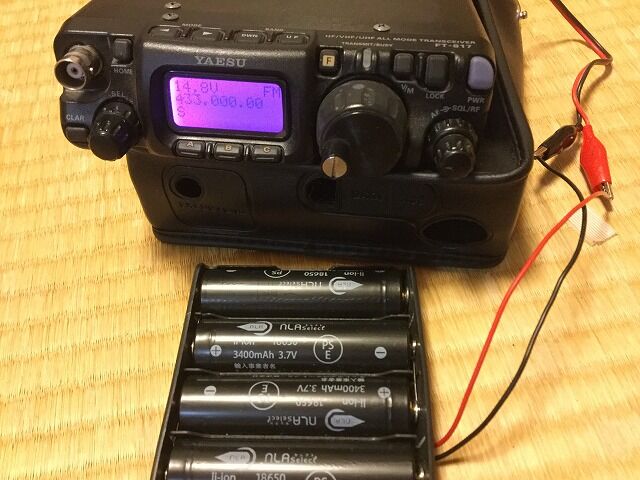

ひとまず充電してみたので、いずれFT-817NDを使った移動運用で実践投入して
みようと思っています・・・。とは言いつつ、いつになることやら・・・。

ちなみにこのLi-ion電池ですが、電池の性能も千差万別で、メーカーや販売会社
によって品質もピンキリです。十分にチェックして購入してください。
安いものは危ない、と思ったほうがいいです。

***大切なことを書き忘れました***
①私が購入した18650タイプのLi-ion電池ですが、電流容量が｢3700mA｣というものです。
　この容量にはいくつかの(様々な？)バリエーションがあるので、使用するシチュエーション
　に合わせて選択してください。
②Li-ion電池の公称電圧は｢3.7V｣です。Ni-MHの1.2V、LiFePoの3.2Vとも異なります。
　したがって、私のように4つ直列に使うと｢14.8V｣となります。
　そのまま使っても無線機は壊れませんが、実は落とし穴があります。

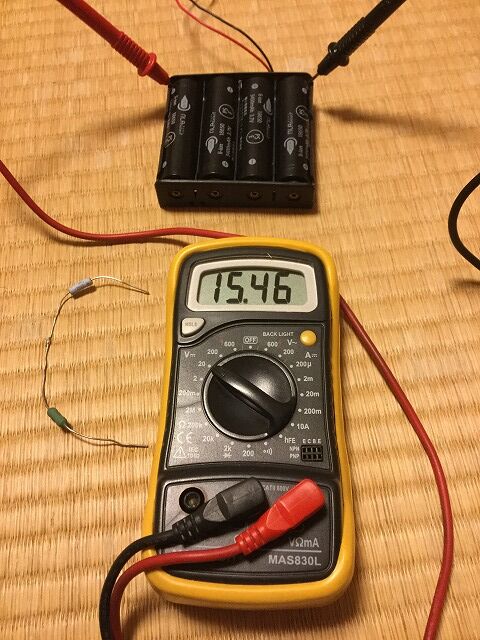

　当然、3.7Vは中央値なので充電直後(満充電時)はなんと！｢4.1V｣もあります。
　4つでは｢16.4V｣ですから無線機が壊れます(多分)。
　ですから、充電後は何らかの方法で消費させて電圧を下げることが必要でしょう。
　専用の電子負荷(?)でも作ろうかな…。

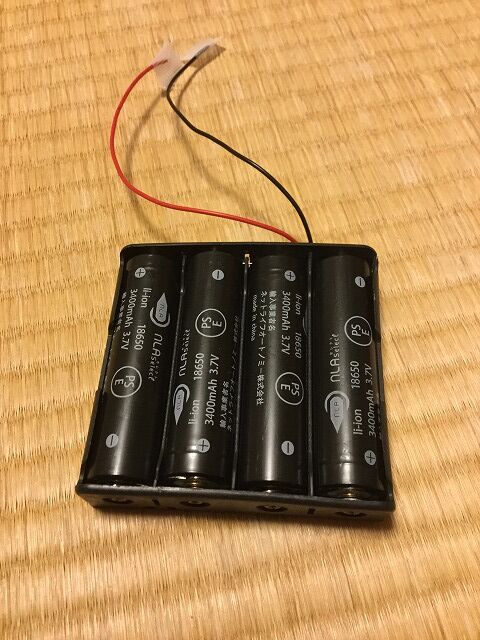

また、電池自体の大きさも微妙に異なり、電池ボックスを買ってもボックスに
収まらないこともあります。私の場合も収まらなかったので、ボックスを少し
壊しつつ(！？)、マイナス側のスプリングも半分以上カットして縦方向の寸法
のマージンを確保しました。やれやれ・・・、です。

見た目ではわかりませんが、いろいろ破壊しましたよ・・・。

【お詫び】
文字色がおかしくなっていて、ブログの内容が非常に読みにくい状態だったようです。
(ご指摘をいただき、感謝いたします。)
書式をクリア(リセット)して元に戻しました。ホッ・・・。
ご迷惑をおかけいたしました。

ーーーー
日曜日に、JARLの職域クラブ一斉移動にちょこっとだけ参加してきました。

少々遠い場所だったので、車で2時間掛かって行きました。(見晴らしの良い場所でした。)

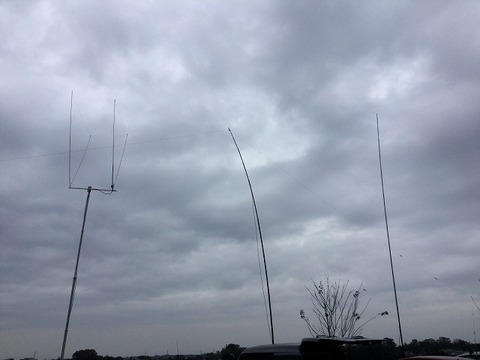

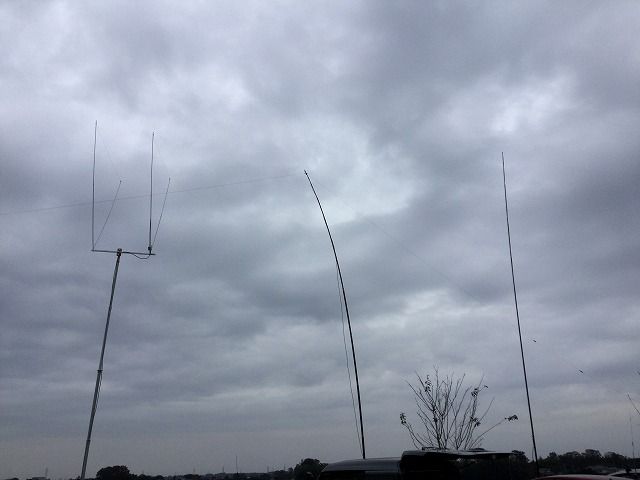

諸先輩方の設備(主にアンテナ類)の凄さに驚きつつ、たくさんのお話をしてきました。

ロングワイヤー作戦の続きですが、少々時間が作れずに進んでいません。

残っている問題は、カウンターポイズをどうするか、どのくらいの長さで、
どんな風に引き回すか、というところです。

測定風景(?)はこんな感じ。

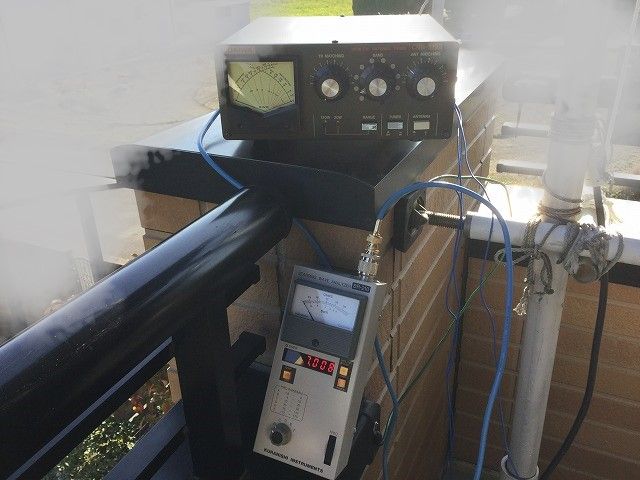

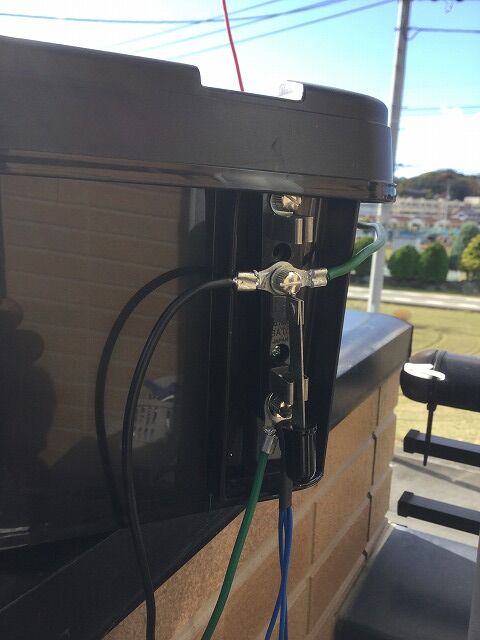

　　↓　2階のバルコニーにマニュアルチューナーを載せて調整しつつ、
　　　アンテナアナライザーでSWRなどを測定しています。
　

前回使ったUNUNを外して、チューナーに直結してSWRが下がるように
調整します。
3.5メガはダメですが、7メガ以上ではバッチリ下がります。
その状態でリグにつないで屋根裏の7メガ短縮DPと聞き比べてみると（国内QSOのみ）、
＊ノイズは同等。
＊信号がＳ＝1～2ほど強いみたい。
という結果でした。
信号は、聞こえている局の場所(エリア)によって変わる感じなので、DPの指向性との
関係性のようにも感じます。

カウンターポイズは、10mの1.25ファイの電線1本だと3.5メガはきれいに下がりますが、
7メガがダメでした。（それより上は大丈夫）
これに長さを変えた細いワイヤー(0.7ファイくらいかな？)を数本追加すると、
3.5メガ以外はバッチリ。
細いワイヤーはダメかも？？、ね。

長さ以外に太さも関係するとパラメーターが増えるなぁ。
（大地とのキャパシタンスが関係するから太いケーブルのほうがいいのは当然ね。）

一方で、マニュアルチューナーを自作するためにゆるゆると準備をしていますが、
これもなかなか進まず、です。
C-L-CのT型チューナーを作る予定ですが、空芯コイルを巻いてみました。
紙製のラップの芯にスペーサーを貼り付けてから銅線を巻いて、コイルを接着して
から紙芯をバリバリとはがして作りました。

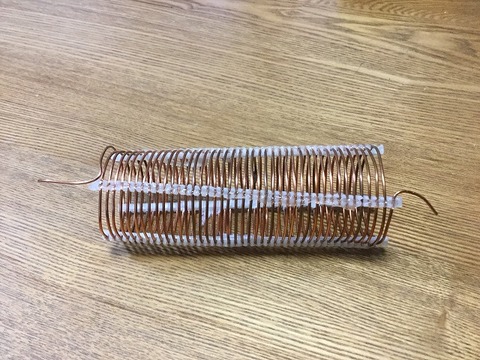

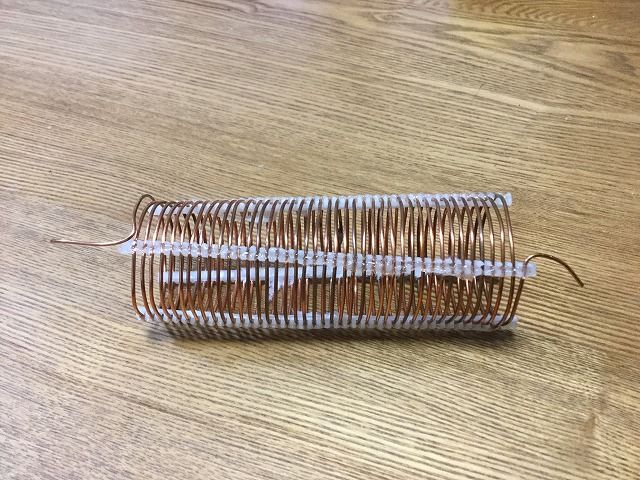

　　↓　こんな感じ。やっぱり下手くそ。よじれてしまいますね。径は40mmくらいです。
　

これを使ってチューナーを自作します。タップが充分に取れそうなのでうれしいです。

次はプラスチックまな板をちょうどいい大きさに切って、アルミ板で正面パネルと
入力端子パネル(側板)を構成します。
それを入れるBOXも用意したので、少しずつ進めないと・・・、ね。

そういう状態ですが、まだまだ家庭内SWRを下げる努力も必要なので、
少しでも見栄え良く仕上げないといけませんね。

さて、自作した　1：9UN-UN(以下、UNUN)を使ったロングワイヤーアンテナで7メガを
聴いてみました。もちろん、マニュアルチューナーで7メガに同調してあります。

総括すると、屋根裏の7メガ短縮DPと聞き比べてみて（国内QSOのみ）、
＊ノイズは少ない感じ。
＊信号がＳ＝2～3弱い・・・
という結果でした。
ノイズが少ないのは、感度が良くないから、みたいな感じ・・・。

やっぱり駄目かなぁ。
ワイヤーは十分に長いし、屋根裏DPに比べてアンテナとしての面積も広いし、
ノイズも受けにくい張り方だし、悪くないけど、やはり使用するバンドに
同調させていないアンテナはよくないのかな、という感じです。

もう少し気候がよくなったら(体調も良くなったら)、UNUNを外してチューナー
直結で試してみたいです。

その前に、同調範囲を広げたマニュアルチューナーを自作してしまおうと考えて
います。(最初にそうしておけばよかったけど・・・）

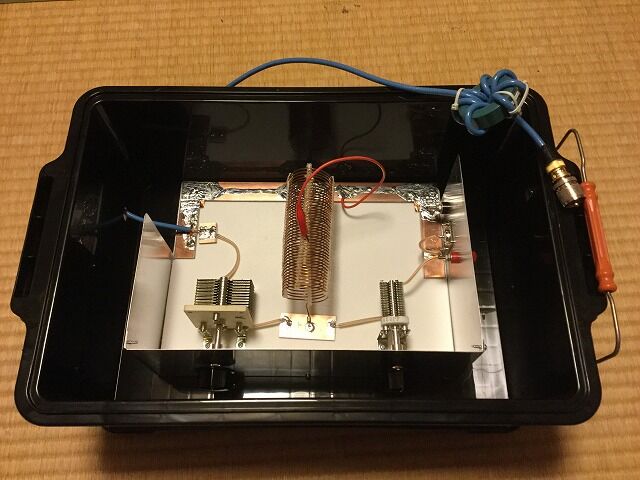

C-L-CのT型チューナーを考えています。
部品は大体揃えてあるので、まずは空芯コイルから巻きますかね…。
最初はプラスチックまな板の上に部品を配置して仕上げます。
それを大きなアウトドアBOXみたいな入れ物に入れて屋外に設置しようかな
と考えています。
さて、家庭内SWRは下がるでしょうか・・・？（すでにSWRが上がり気味です）

さて、自作した　1：9UN-UN(以下、UNUN)をワイヤーにつないで試すのですが、
まだワイヤーの長さが決まりません。

最初に設定した25mのワイヤーに　UNUNをつないで各バンドのSWR(とIMP)を測定
してみましたが全体としてSWRが２～5程度。
ちなみに、UNUNにはANTワイヤーのみつなぎ、GND(カウンターポイズ)はつないで
いません。つないでもSWRに変化はありませんでしたし。
　(測定は、KURANISHIのBR-210アナライザーを使っています。)

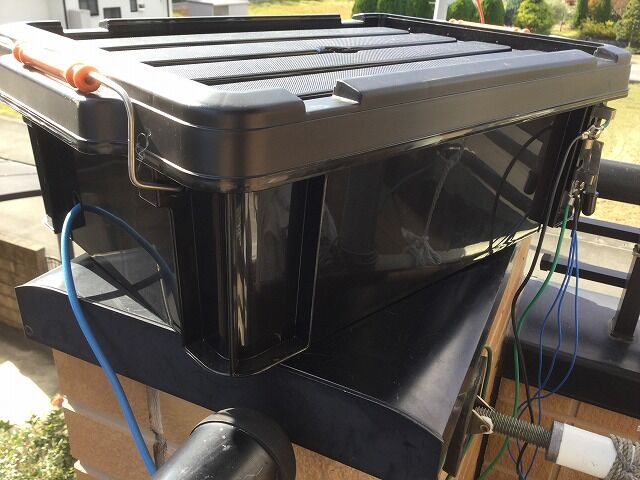

　　↓　最終的にバルコニーに設置した様子
　　　海外の実例を参考にして、同軸にはRFコアーを巻いてあります。
　

で、いくつかのロングワイヤーに関する記事を探してみて、「16.2m」という
マジックナンバーがあったので、22m、18.5m、16.2m、と順番にワイヤーを
カットしながら測定しましたが、結局どれもダメで、切れば切るほどローバンドは
悪化の一途でした。（そりゃそうだ）

もう面倒くさいや！ということで、残りのワイヤーを全部つないで　27m強
の長さにして無理やり敷地内に張りました。
　　↓　張り始めの部分を下から撮影。この先(右のほう)はＬの字に左へ折り曲げて、
　　　さらにその先は斜め下に戻しつつ折り曲げてある・・・。まっすぐ張れないので。
　

この状態でのSWRは以下の通り。（屋根の影響や折り曲げの影響などがありすぎ！）
条件：ワイヤー長＝27m＋α、1:9UN-UN、RFチョーク、アナライザーを手で持つ
　3.53MHz：2.2　（よくないなぁ）　　　　(3.3)
　7.03　　：2.8　（いまいち以上）　　　　(5.5)
　10.1　　：4.9　（かなり悪いな～！）　　(2.2)
　14.1　　：1.3　　　　　　　　　　　　　(3.5)
　18.1　　：1.7　　　　　　　　　　　　　(1.7)
　21.2　　：2.7　（いまいち以上）　　　　(2.2)
　24.9　　：1.6　　　　　　　　　　　　　(1.8)
　28.3　　：1.9　　　　　　　　　　　　　(2.2)
※後ろの(  )内の数値は、ワイヤー長＝22mでのSWR値です。
これならばチューナーで十分に落とせるな～、というレベルになりました。

マニュアルチューナーで各バンドを整合させたところ、全バンド(50メガ含む)で
SWR≦1.1　になったので、まずは良し！？というところでしょうか？

でも多分、ロスとかANTの出来の悪さで受信感度や飛びは悪いんだろうなぁ～
という感じです。
ダメだったら諦めるかな・・・。
