少々以前の自作に関してブログにしていなかった(書く余裕がなかった)ことに気付いたので、
今さらですが残しておきます。

SDR(特にSDRPlay社のRSP2Pro)で中波帯を受信する際には、短波帯のローバンドからの
強力な信号による抑圧や混変調をかなり受けていて苦労していました。
SDR受信用ソフトウェアには一般的に、短波帯が中波帯の強力な信号によって影響を受け
ないように短波帯へのHPF(中波帯をブロックする)は備え付けられていますが、その逆は
見当たりません。

そのための市販品としては、ApexRadio社の中波用LPF：LPF2050、という商品があります。
私もこれを持っていますが、別の場所で使っていますし、それなりに高価なので自作しよう
と思っていました。

回路は、3D無線さんの「No.71　受信用 2MHz LPFローパスフィルターの作り方」を参考に
すればいいことが分かっていたので準備だけしておきました。
上記の記事では小型のトロイダルコアに電線を巻いてコイルとして使用していますが、
私の場合は、普通のマイクロインダクタ：4.7uHを使用しました。
理由は、閉磁界回路となるトロイダルコアを使うと周辺のノイズやAC系磁界を拾ってしまう
からです。やはりオープン型コイル(磁界として)がいいようでした。
このフィルター回路は、ハーフ・ウェーブ・フィルターという回路を用いています。
この回路を「トロ活」を参考にしながらシコシコ計算をしまして・・・・、コイル部分を
4.7uHで良かろう、と導き出しました。合っているかどうかは？・・・・。

これをSDRの前段に入れればいいのですが、これだけでは芸がないので、ガルバニック
フィルターとコモンモードフィルターも入れようと思い、秋月電子で物色したところ、
「10/100BASE-T用パルストランス：HN1622HF」が目に留まりました。

このパルストランスの特性を見てみると、長波～短波帯であれば、挿入ロスも0.2dB程度、
リターンロス：-25dB以上あるので、結構いい感じでした。（特性表はこちら）
このパルストランスの中身は、1：1の伝送用トランスとコモンモードフィルターが一体化
になっているので、1つの部品で2つの効果がある(1粒で2度おいしい！)ので便利です。
さらに2回路分入っていてお得！！

以前、BCLの大御所である　シエスタ氏が別のデジタルオーディオ伝送用パルストランス
「PE-65612NL」をBCL受信用ガルバニックフィルターとして使用した場合の評価
レポートを公開されていたので、これでもいけるならば、こっちでも使えるかも・・・、
と考えていたわけです。

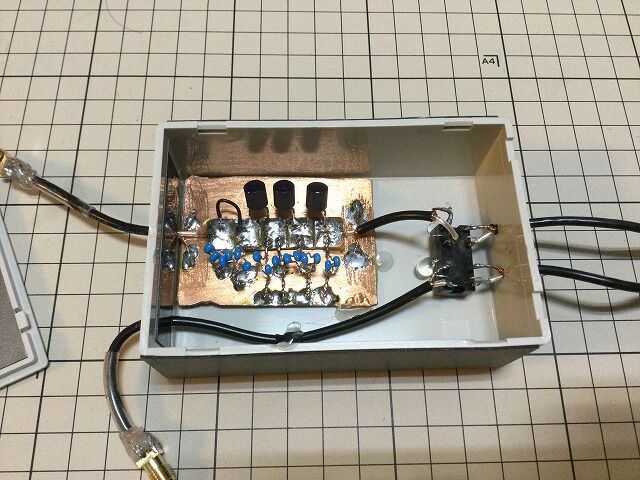

以上の2つをまとめたものがこちらです。かなり作りがひどい・・・。


プラケースの中にある基板が中波用LPFで、その右側にある黒い部品がHN1622HFです。

このHN1622HFは2回路分が内蔵されているので、片側は中波用回路、もう片側は短波用
回路にしています。短波用には中波用LPFを通してはいけないので。

あくまでも参考程度のデータですが(私の測定はいい加減なので)、SDRでの受信レベルの差
を示します。LPFとしての特性しか分からないかな～でして、ガルバニックフィルターの
特性は適切に見られていませんのでご了承願います。
またあまり良いデータではなく、突っ込みどころ満載だと思いますので、以下のデータに
関して鋭い質問やご批判はご遠慮くださいませ。（あまりに厳しい意見が届いた場合は、
以下のデータは消します・・・。怖いので。）

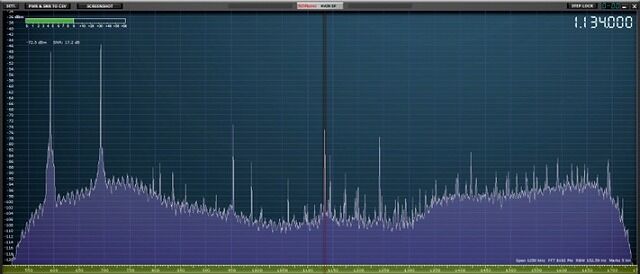

（１）LPFを通す前（500kHz～1700kHzくらいのスパンで見ています。
　　底辺が-120dB、上辺が約-34dBの縦軸です。中心は1134kHzです。）

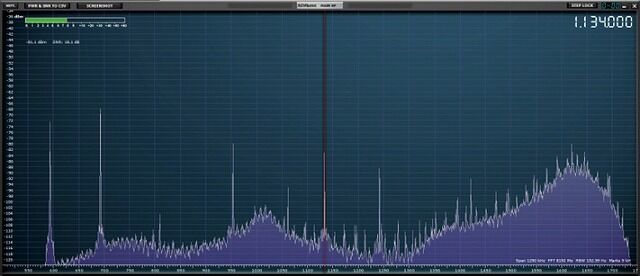

（２）LPFを通した場合（盛り上がりが大きく下がりましたが、1400～1700kHzの盛り上がり
　　が変わっていないのが残念です。）


盛り上がりが大きく減っているのは、LPFの作用も非常に大きいと思いますが、
ガルバニックフィルターも効いているのではないか？と思います。
（根拠もなく適当なこと言っています）。
全体として短波帯からの変な影響や盛り上がりが大きく減っていて(このデータがどうだ
こうだではなく)、実際に聴いてみた結果として短波帯からの中国語や朝鮮語のバサバサ、
ガサガサしたスプリアスが激減しました。自分としては満足です。

LPFの特性やカットオフ周波数は計算で導き出せ、部品も容易に購入可能なので特に
問題はありませんが、パルストランスの特性(ＢＣＬ受信用としての特性)はきちんと
測定できておりませんので、技術的に詳しい方はぜひ適切に測定していただきたいと
思います。もしかすると実は中波~短波帯には使えないものかもしれませんので・・・。

以上となります。やっと書けてホッとしました。

立て続けにブログを書いています。

年明けに、無線のお友達から通信機(受信機)を格安で譲っていただきました。
その受信機とは・・・、　AORの「AR5000+3」という装置です。
かなり古い受信機です。（10年以上前の装置かな～）
ある意味、長年の憧れの受信機でしたが、まさか手に入るとはありがたや～。


この受信機が手に入ることは事前に予定できていたので、BCLシャック内を整理整頓して
スペースを空けておきました。
NRD-515がメインリグですが、その横に並べられるように一生懸命場所を作りました。

そしてAR5000+3が鎮座しました～！
NRD-515よりも2回りくらい小さい！これで10kHz～2600MHzまで受信できるとは！！

まずは置いてみて軽くワッチをしましたが・・・、操作が良くわからず・・・。
しばらく取扱説明書とにらめっこを。それでもわからず、お正月はこの受信機と仲良く
することにして、時間を取って操作を覚えることにしました。

それと同時にこの受信機のために専用のアンテナを何とかしなければなりません。
最初は、NRD-515のアンテナ切替器から出力をお裾分けしてもらって、切替えながら
受信しようと思いましたが、やはり面倒くさいですし、パラでワッチできないので
専用のアンテナを上げることにしたわけです。

まずはV/UHF帯(エアバンドとか・・・)を聴くためのアンテナです。
これは、以前使っていたアマチュア無線の144/430MHz用モービルホイップが余っていた
ので、これを軒先にひょいと上げることで良しとしました。
（このモビホは、ワイドバンド受信対応アンテナなので・・・）
このアンテナにより、エアーバンドはまずまず受信できるようになりました。
アマチュアバンド(144/430)もそれなりに受信できます。（アンテナの高さが足りない
のでイマイチなんですが。）
エアーバンド受信にはあまり興味はありませんが、BGM代わりに聴いたりできます。


次に中波、短波用のアンテナです。さてどうしたものか・・・と思案した結果、
手っ取り早く、かつ広帯域で小さいアンテナにしようと思い、かなり以前に購入した
Apex Radioの「303WA-2」を工夫して上げることにしました。

この303WA-2は私の中ではあまり評価の高くないアンテナなんですが、広帯域で
省スペースで上げられる簡易なアンテナとしては充分です。

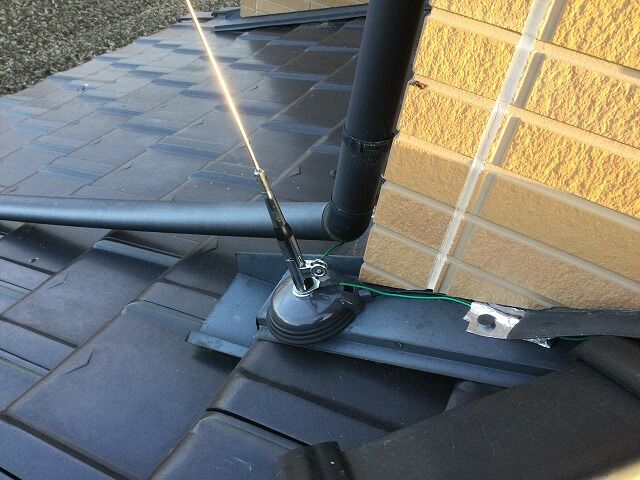

自宅の1階(と2階の間)に屋根があり、そこに瓦を押さえるための鉄製の板金が施工されて

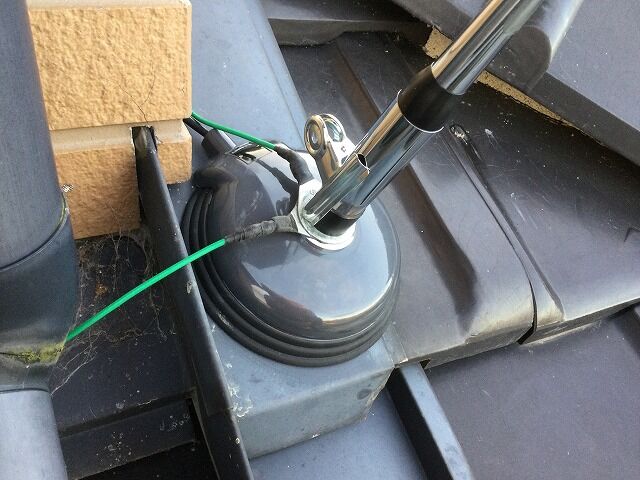

いました。その部分にモービル用のマグネットベース(マグネット基台)を取り付けて
303WA-2を直接取り付けてしまいました。



同時に、この303WA-2はノイズを拾いやすいアンテナなので、上記の鉄製板金に
カウンターポイズのような形でアースを取り付けて303WA-2のグランド部に接触させました。

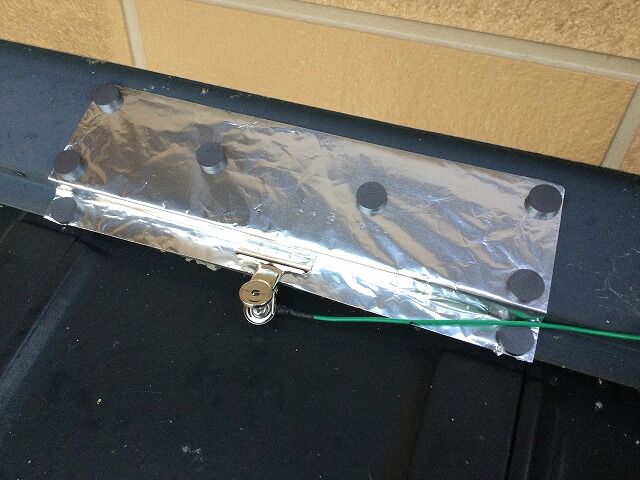

このことでノイズが軽減できたのでうまくいきました。（板金とアンテナのアースは直流的には
つながっていません。アルミホイルを使って静電的につながっている感じです。
これを2か所＝2本施工しました。）

（同様の施工をもう一か所に行っています。）

このアンテナを使うことで、中波と短波はそこそこ使えるようになりました。
意外にも40kHzのJJYもきれいに入っているので驚きです。
303WA-2については、いくつかのノウハウもあるので別途ブログにも書こうかなと思って
いますし、動画にして公開しようかな、とも考えております。

AR-5000+3の感度(と言うか、Ｓメーターの振れ)は、NRD-515よりも良いようです。
結構きれいに入ります。超広帯域受信機は短波帯はダメかなぁ、と思っていましたが、
全然そんなことはありませんでした。
でも中波/短波帯は内蔵のプリアンプで信号を持ち上げているようです。
NRD-515では現れない無信号周波数でのノイズ(ホワイトノイズのようなSメータの振れ）
がAR5000ではあります。NRD-515ではSメータが全然振れない部分でもAR5000では
シャーと言う感じでSメータが3とか5とか振れていますから・・・。

大体受信機回りが固まったので、YAMAHAのミニスピーカーを繋いで少しいい音で(?)
聴けるようにしました(笑)。
このAR5000+3はアンテナ端子を２つ持っているので、ANT1(Ｎコネ)にVUHFアンテナを
ANT2(Ｍコネ)に中波短波用アンテナを繋ぎました。
ANT2にはガルバニックアイソレーターを入れてあります。EMIコアもたくさん巻きました。

これでしばらくは遊べそうです。あちこち聴きたいと思います。
やはりどっしりとした固定受信機は良いですねぇ。小さい(中華)ラジオは
使いにくくてね・・・。
影山氏の掲示板への受信レポートもこの受信機を使うつもりです。
（もうレポートしちゃったけど）

ＰＳ）身の回りのことがあまりに忙しく、ブログも動画（まっとさんのラヂオ部屋）も
　　更新できていません。何とかしないとなぁ、と思っております。
　　動画をご視聴いただいている皆様、申し訳ございません。

大進無線のキット「DS-2」という受信用アンテナ分配器を自作してみました。

　↓　これです。　￥2730です。
　

　一応、BCL用として製作しました。送信したら萌えます、いや、燃えますよ！

　フェライトビーズを2個1組にしたコイルを3つ作りますが、なにせ私、コイルを巻く
ことが苦手かつ下手なので苦労しました・・・。たかだかちょこっとしたコイルなんですが。

　完成した内部がこちら。製作は簡単です。
　
　案の定、コイルを一つ失敗して巻き直しました。（片チャンが出なかったので）

　GND系は念のため、銅テープを使ってコネクターにベタアースでつないであります。

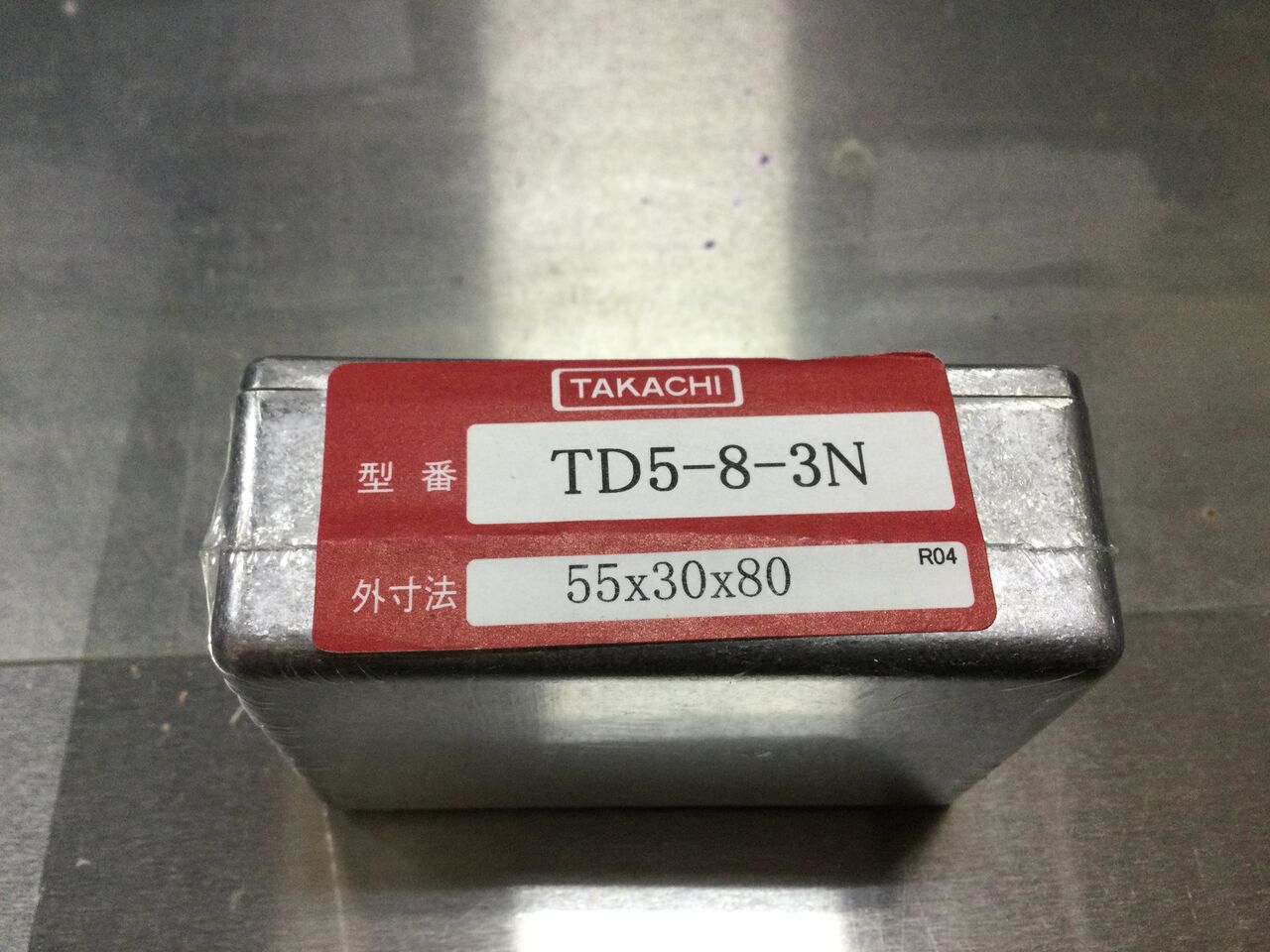

　ケースは、TAKACHIの　TD5-8-3N　を同時に購入して使っています。
　

　まとめた完成品がこちらです。きちんと測定していなので、ちゃんと
　2分配できているか(-3dBかどうか)不明です。
　一応、一本のアンテナを２台のラジオにつないで受信しても問題ありませんでした。
　nanoVNAで測定すりゃいいんですけど・・・。
　

　分配器でも結合器でも使えます。
　BCL用として使ってください。近年ではあまり使うことがなくなってきた分配器
ですが、持っておくと便利だと思います。

これを説明した動画を某動画サイトに上げています。
YouTubeチャンネル：まっとさんのラヂオ部屋
　にて・・・。

やっと　2021年版のWRTH(World Radio TV Handbook)2021の予約が始まりましたね～！

以下のサイトに予約の情報が載っていますので、確認してください。
なお、配送などは　来年1月以降になりますので、まだ手に入りませんよ・・・。

●　月刊短波のホームページ内の　12月分の記事
　　　月刊短波トップページ
　　　ここから12月号(第2版)のリンクをクリックして、最初の情報を見てください。
　　　一般の方でも購入可能かと思うのですが・・・。
　　　購入価格は、下のお店よりもお安いです。解説書付きです。

●　アペックスラジオ　のネット通販ページ
　　　アペックスラジオの【楽天市場】店のページ
　　　ここからページ内の　【予約】World Radio TV Handbook2021・・・をクリックして
　　　内容を確認してください。
　　　やや月刊短波よりもお高いです。解説書付きです。
　　　私はこちらで予約しましたが・・・。

●　日本短波クラブ　内の情報
　　　日本短波クラブ：jswcBのトップページ
　　　このページ内に情報が載っています。会員のみ購入可能です（のはずです）。

●　その他、Amazonでも買えそうですので、調べてみてください。
　　ただし、英語　and　ドル支払いかも・・・

このWRTH2021を活用して、BCLを楽しんでくださいね！！
