ひとまず、BCLでは使えるようになった、RSP2Proですが、中波帯HPFとガルバニックアイソレーターが
それなりに効果を示しました。

HPFについては、その性能に疑いはなく、自作すればよかったのですが気力体力がないと、自作という
ものはできないものでして・・・。(言い訳・・・）
自作、というものは、作った後で動作しなかった場合、何が原因なの？？というリカバリが重要です。

そういう意味で、先に完成品（商品）を買って試しておけば、同じものを自作して動かなかった場合でも
回路の問題ではなくて半田付けなどの問題（自作の腕の問題！）だ、とわかるので助かります。

---

《追記1》すでにHPFの自作ができるように部品は調達してあります。あとは基板上に組んで、
　　　　コネクタ等をつけてケースに入れれば完成できますが、このHPF以外の回路（あとでブログに
　　　　書く予定です）を同時に組んでまとめたいので、まだ製作しないのです。

---

一方のガルバニックアイソレーター。
アンテナと受信機の間に入れる絶縁トランスですが、特にGND系から混入するノイズに効果的のようです。

絶縁トランスですから（この表現も正しくないかも、です）、DCをアンテナに重畳する場合に挿入すると
アンテナにDCが供給できないばかりか、そのコントローラーのDC供給回路を破壊しますので、要注意
です。（コイルが+/-つながっていますから）
（入出力部にコンデンサを挿入する場合もあるので、なおさらDCは通せませんし。ショートはしないけど。）

このガルバニックアイソレーター。
トランス部分を部品として買ってきて、基板に載せてコネクタをつければ、
ハイ出来上がり！となるので、ちょっとした自作も可能です。
大きめのフェライトコアを使って、自分でコイルを巻いて作ることも可能ですが、うまくいかない感じ
がしています（私感）。（自作例はあるので、調べてみましょう。）

mini-circuits社がガルバニックアイソレーターを部品(TC1-1TX+)として売っているので、これを購入して
自作してみよう！と思ってあちこち調べていたら、なんと！某「密林通販」で　小型ユニット（完成品）を売っているではないですか～！

で、向学のために2つほどポチ!っとしました。（1個　約\3k）

　↑　密林　で検索してください。

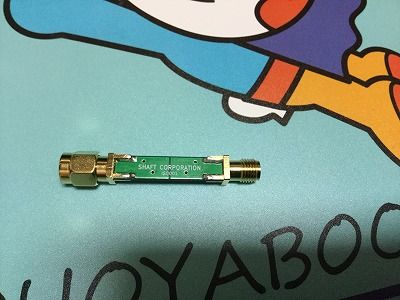

　　　超小型ガルバニックアイソレーター(50Ω)　にて。

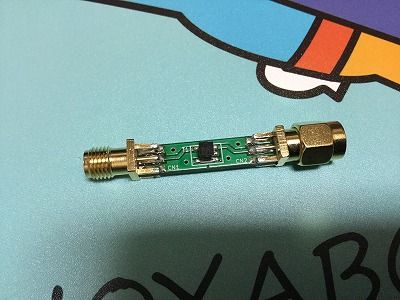

　↑　裏面です。

最初からSMAコネクターなので、SDRにつなぎやすいです。

---

《追記2》
この写真を見ると気付くのですが、INとOUTが不明ですね。
私は、SMAコネクタの作りから、
オス側：受信機へ、　　メス側：アンテナへ
と理解して使っています。(多分合っていると思います。)
もしこれが逆だったら、効果が出ないのかもしれません。
方向性はないと思っているのですが、教えていただければありがたいです。
その辺も試してみようと思っていますが・・・。
ちなみに、AORのGT-1は、　RX、ANT　が明記されていますので、わかりやすいです。

---

この商品の性能（効果）は如何に・・・。

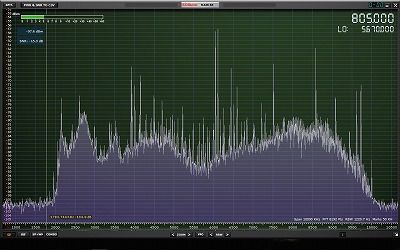

　↑　ガルバニック無し

　↑　ガルバニック有り

う～ん、あまり大きな変化が見当たらないみたい。
入れないよりは入れたほうがいい感じがします。（ローバンドのノイズ感として。耳で聴いた感じ。）

裸の状態で使っているのが良くないのかもしれませんね。(と言っても、GT-1もプラケースに入っている)
これは長い目で評価したいと思います。

AORのGT-1よりは少し安いのでいいかも？です。
SMAコネクタを外して、別ユニットに内蔵してしまうほうがいいように思えます。

---

《追記3》
GT-1については、別でブログに書こうと思います。
少し気になることがあるので。(技術的なことはあまり書かないつもり・・・)

---

ガルバニックアイソレーターは、ノイズがどの経路で入っているかによって、効果の見え方に
大きな差が出るので、評判にも差があります。
いろいろと試すことが大事ですね。

で、その5に続きますが、また少ししたらアップします。（まずはお休み）
次回からは、IC-7100Mとのコラボの実験を書く予定です。
