前に記事にも書きましたが、1か月前くらいに、周波数カウンターを製作しました。
Ama〇onで販売している50MHzまで測定できるものですが、良い点はオフセットを設定できることです。
ただ単に周波数をカウントするならば、すでに持っているMIZUHOのDX-555（めちゃ昔の商品！）でも
いいのですが、シングルスーパー受信機の周波数を直読するには、どうしても局発の455kHzの分を引き算
する必要があって、この機能が必要です。
昔はこの機能をデジタルICを使って減算していましたが、うまいこと設計できなかったので、
既製品を買っちゃいました…。
いいのですが、シングルスーパー受信機の周波数を直読するには、どうしても局発の455kHzの分を引き算
する必要があって、この機能が必要です。
昔はこの機能をデジタルICを使って減算していましたが、うまいこと設計できなかったので、
既製品を買っちゃいました…。
で、まずはカウンター自体を製作。
アルミケースに入れて配線を作りこむだけ。でも窓の部分などをきれいにしたり、透明のカバーを
つけたりと、意外に面倒くさかったです。

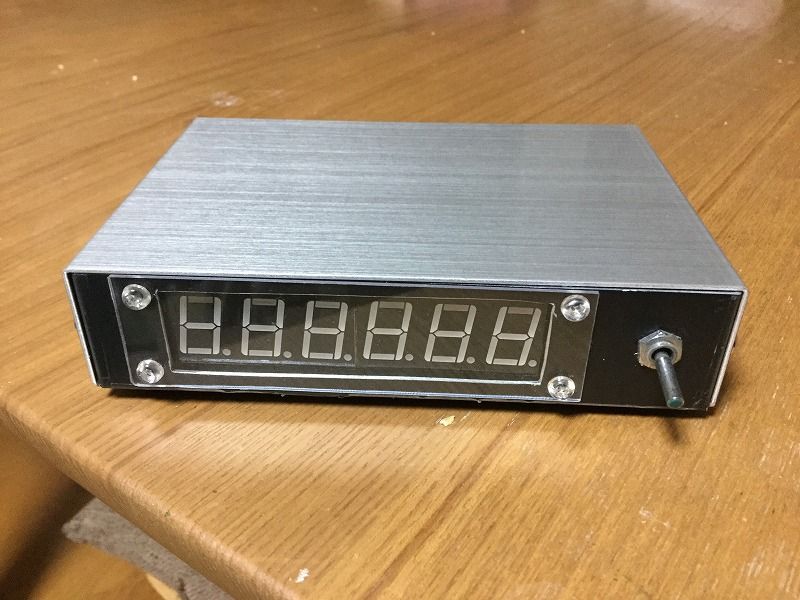

↑ これがカウンターの部分です。カウンターユニットをGNDから浮かす必要があったので、
アクリルネジを使って絶縁しています。
電源は…、面倒くさかったので、006Pの9Vを内蔵させています。使い過ぎないようにしないと…。
アルミケースに入れて配線を作りこむだけ。でも窓の部分などをきれいにしたり、透明のカバーを
つけたりと、意外に面倒くさかったです。
↑ これがカウンターの部分です。カウンターユニットをGNDから浮かす必要があったので、
アクリルネジを使って絶縁しています。
電源は…、面倒くさかったので、006Pの9Vを内蔵させています。使い過ぎないようにしないと…。
予め、このカウンターのオフセット周波数を -455kHz にセットしておきます。
（最終的に、不安定さを盛り込むために、 -456KkHz に設定しました。）
（最終的に、不安定さを盛り込むために、 -456KkHz に設定しました。）
さて、次が問題です。
JR-60から周波数の信号を取り出すこと！
JR-60から周波数の信号を取り出すこと！
いくつかのネットの記事を参考にして、局発回路を探り当てます。
すぐに場所を特定できたので、単純に 100pFのセラコンを介してカウンターに接続しました。
↑ こんな感じ。しかし！
すぐに場所を特定できたので、単純に 100pFのセラコンを介してカウンターに接続しました。
↑ こんな感じ。しかし！
ところが、周波数は正しく表示されますが、肝心の受信機のスケールがかなりずれてしまいました。
中波帯で数100kHzほどずれました。これではだめです。局発に影響を与えてしまいました。
中波帯で数100kHzほどずれました。これではだめです。局発に影響を与えてしまいました。
仕方ないので、どの辺のコンデンサ容量が良いかを探りましたが、10pF程度がいいみたい。

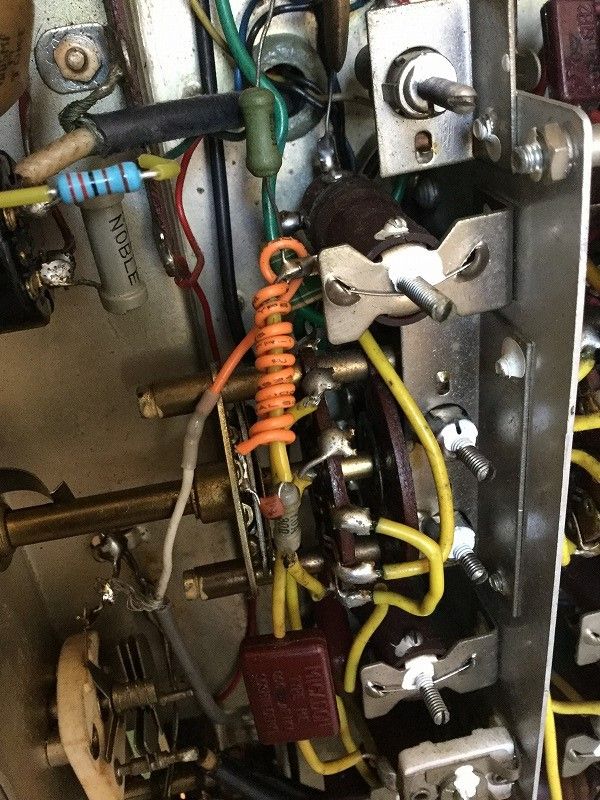

でも大きな容量を信号系につなぐとよくないようでしたので、ワイヤーを信号線に絡ませて容量結合に
してみました。
↑ こんな感じ。絡める場所や回数(巻き数）を調整しながら、妥協点を探りました。
でも大きな容量を信号系につなぐとよくないようでしたので、ワイヤーを信号線に絡ませて容量結合に
してみました。
↑ こんな感じ。絡める場所や回数(巻き数）を調整しながら、妥協点を探りました。
↑ 何とかまとめてみた外観がこんな感じです。
結果として、真空管受信機：JR-60が 1kHz直読の新鋭機(!?)に変わりました。
TRIO R-1000並みかな？（笑）
↑ シャック内に置いて使っている状態。素敵です…！
TRIO R-1000並みかな？（笑）
↑ シャック内に置いて使っている状態。素敵です…！
しかし、局発からの信号が安定せず、かつ今一つ弱いために、中波帯の低い周波数がうまく表示
できなかったり、不安定になったり、完全ではありません。
やはりFET１石くらいのバッファAMPが必要かもしれませんね。検討してみるかな…。
できなかったり、不安定になったり、完全ではありません。
やはりFET１石くらいのバッファAMPが必要かもしれませんね。検討してみるかな…。
ということで、いろいろ遊んだことの一つでした。楽しかったけど疲れました。
あとは、JR-60の受信部を調整してみたいなぁ。
